Parkovací riadiaci systém ultrazvukový parkovací senzor
úvod
Parkovací vodič ultrazvukový parkovací senzor pomocou ultrazvukového detekčného pracovného princípu na zisťovanie toho, či je parkovacie miesto obsadené alebo nie, a použitím indikátora LED na rozlíšenie jeho stavu (RED je obsadená, GREEN je k dispozícii), čo môže vodiča vodičovi rýchlo nájsť miesto a zlepšiť úroveň riadenia parkoviska. Súčasne odoslať stav hornému ovládaču.

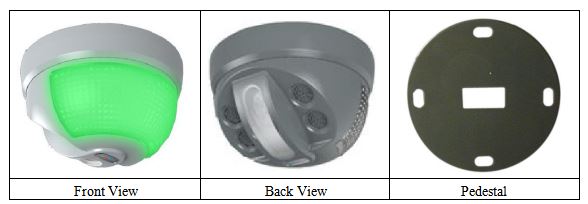

obrázok
parameter
prevádzkové | DC18V ~ 30V, Odporúčame : | Princíp činnosti | Ultrazvukové detekcie |
Napätie | 24V | ||
typický | Červené svetlo : 65mA | komunikácia | RS-485 |
prúd | Zelené svetlo : 56 mA | režim | |
rozmer | 130 * 130 * 80 mm | Kódovanie adries | 00 ~ 31, Prostredníctvom 5 prepojok |
adresovanie | |||
odhaľovanie | 290 cm , cez 2 prepojky | prevádzkové | -20 ~ +50 ℃ |
rozsah | nastavenie | teplota | |
ESD | 12kV | Test impulzov | ± 4kV |
Tabuľka 2
Indikátor stavu práce
Indikátor stavu práce (červený): indikátor svieti na komunikáciu a detekované objekty
Nastavenie prepojenia S1
S1 Pokyn pre nastavenie jumperu :
Zľava doľava (LH) 【1,2,3,4,5,6,7】, nižšie číslo 5 (1-5) je nastavenie adresy, vyššie číslo 2 (6-7) je adresa inštalačnej výšky, jumper v prostriedku 1, bez prepojovacích prostriedkov 0.
Nastavenie adresy : Dolné číslo 5 (5,4,3,2,1) Zodpovedajúca binárna adresa 16,8,4,2,1. Rôzny počet kombinácií skokových línií, ako je adresa parkoviska 3, musíte prepojiť 1 a 2.
Detekčná vzdialenosť: sen 1 0 | Pridať detektor : Pridať ( 4 -> 0 ) | |||
Sen10 | Výška inštalácie | Horizontálna vzdialenosť od parkoviska | adr | adr |
( Y ) | riadok ( X ) | |||
0 0 | 180cm - 210cm | priamo nad parkovacou linkou | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | priamo nad parkovacou linkou | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | priamo nad parkovacou linkou | ...... | ... |
1 1 | 270cm - 290cm | priamo nad parkovacou linkou | 1 1 1 1 1 | 31 |
Tabuľka 3
Poznámka:
1, Keď parkovací vodič ultrazvukový parkovací senzor nastaviť prepojku, opakovane tlačte a niekoľkokrát vytiahnite, aby ste odstránili vrstvu oxidu, aby ste zaistili dobrý kontakt.
2, navrhovaná výška inštalácie je Y: 2.4m-3m, inštalovaná priamo nad parkovacou linkou, aby sa zaistila spoľahlivá detekcia.

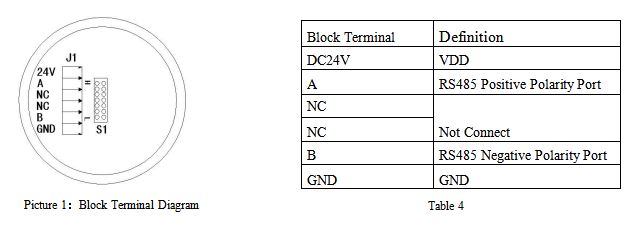

Pokyny pre blokový terminál
Pokyny na pripojenie k systému
1. Zariadenie pod jedným RCM s výhodou pripojené v zbernicovom režime, adresovanie detektora piatimi jumpermi, jedna komunikačná zbernica môže dovoliť maximálne 32 detektorov.
2. Detektory pod jednou RCM získajú jednosmerný prúd z RCM. Vzhľadom na inžiniersku stratu, detektor používa širokú škálu návrhov napájania.
3. Aby ste zabezpečili správne fungovanie koncových zariadení, odporúča sa používať napájanie 24 V DC. Regionálna riadiaca skrinka dodáva napájaciu energiu rovnajúcu sa spotrebe energie 150 až 200% celkového napájacieho zariadenia, aby sa zabezpečil spoľahlivý štart a dlhodobá práca.

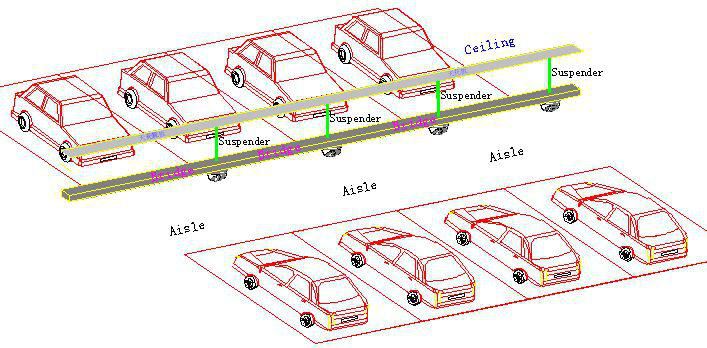

Inštalácia demonštrácie
